RMO-H系列包括兩種型號:
?RMO-H1 (測量電流達到100 A DC)；
?RMO-H2 (測量電流達到220 A DC)；
?RMO-H3 (測量電流達到300 A DC)；
以下簡稱“RMO-H”。

RMO-H系列手持式微歐計簡介：
?RMO-H是基于*先進技術的手持式、電池驅動的微歐計，使用當今*先進的電池和開關模式技術。
?RMO-H系列大容量Li-Po電池可以產生真正的高達300A的直流無紋波電流。測試電流是用戶可選擇的并且可以在自動調節測試斜坡時產生。

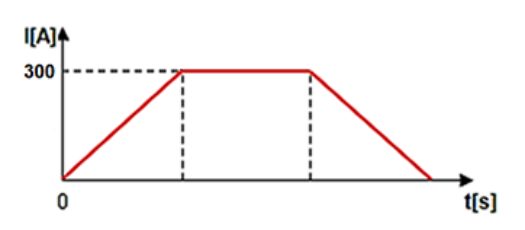

?在試驗過程中，RMO-H斜坡在測量前電流增大，測量后電流減小。這大大減弱了磁場瞬變。
RMO-H系列手持式微歐計1

?RMO-H儀器可以在內部存儲達到1000個測量單位.結果保存在微型SD卡上。所有測量結果都有時間和日期標注。
?DV-Win軟件可以下載結果，創建和導出不同格式的測試報告。RMO-H和PC間通過藍牙連接通信。
?RMO-H系列配有熱保護和過電流保護裝置。

RMO-H系列手持式微歐計特點：
?手持式 – 只有 0.95 kg / 2.1 lbs
?大功率 – 穩流達到300 A DC
?自動斜坡測量電流
?大容量電池供電
?測量范圍 0.1 μΩ – 2000 m?
?典型精度 ± (0.1 % rdg + 0.1 % FS)
?雙接地

RMO-H系列手持式微歐計應用：
典型的應用是測量非感性測量對象的電阻:
?高、中、低壓斷路器
?高、中壓隔離開關
?大電流母線接頭
?電纜接頭
?焊接接頭

將RMO-H 連接到測量對象

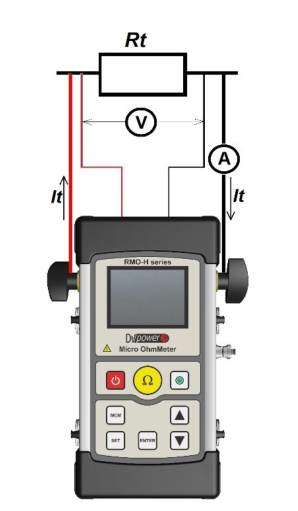

?RMO-H設備連接圖遵守開爾文（四點）測量原理。“電壓感應”插口的測量電纜盡可能靠近電阻Rt，并且在電流饋電電纜之間。這樣，電纜和夾具的電阻幾乎完全被排除在電阻測量之外。
RMO-H系列手持式微歐計2

?使用相同長度的電纜便于RMO-H測量中壓斷路器的接觸電阻。帶有開爾文探針（帶有觸發按鈕）的電纜是專門為這個應用而設計的。

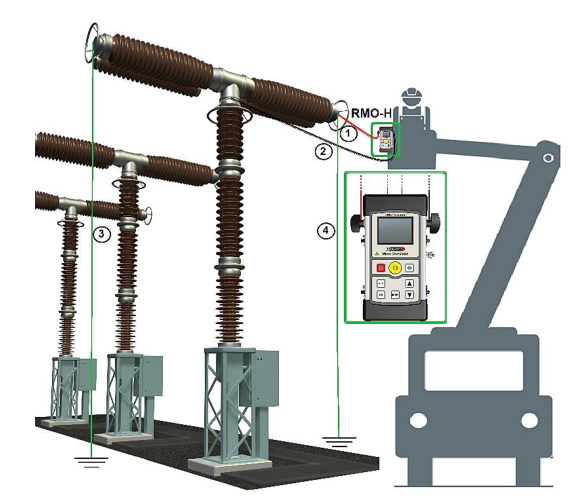

?當使用RMO-H測量外殼帶電高壓斷路器時可以使用不同長度的電纜。短電纜(紅色電纜,1.3m)將RMO-H連接到接近試驗人員和設備的斷路器的轉接器上。長電纜(黑色電纜, 3或5m)連接到在轉換點的另一端一個更遠的固定轉接器上。
RMO-H系列手持式微歐計3

1. 短測量引線（用紅色標記的電流和電壓感線）
2. 長測量引線（用黑色標記的電流和電壓感線）
3. 接地電纜
4. 接地電纜（用于兩側接地測量時）

兩側接地測量

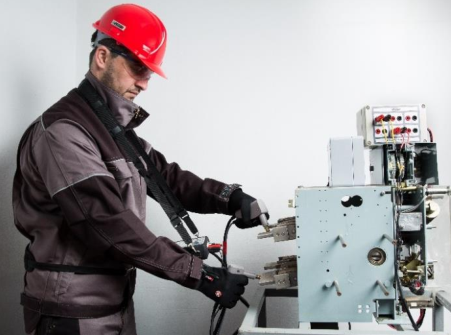

?RMO-H設備為兩端接地的斷路器提供了安全措施。連接圖與單側接地斷路器相同。
RMO-H系列手持式微歐計4

注意:這種類型的測量與單側接地測量相比可能不夠*，因為會有少量的電流流過接地。

RMO-H系列手持式微歐計和特性
?RMO-H是理想的現場和工廠測試的手持式儀器，并且有友好的用戶界面。用戶只需要點擊幾下即可設置并啟動一個選擇的測量。這是通過一個直觀的鍵盤和菜單設計來實現的。
?不同于市場上其他手持式微歐計, RMO-H設備在自動調節測試斜坡中產生調節測量電流。這便有了以下獨特的特性：
用戶可選擇的測量電流
測量期間恒定直流（無紋波）電流
?大容量Li-Po電池(5600mAh)可以使設備進行多次測量并且不需要測量間的恢復時間。
?儀器有非常高的典型精度±(0.1%rdg+0.1%FS)，*高的分辨率是0.1 μΩ。
?額外的特性是通過R max 功能實現的通過/失敗標準。該功能開啟時，如果測量電阻高于設定的 Rmax電阻值RMO-H設備會顯示信息。

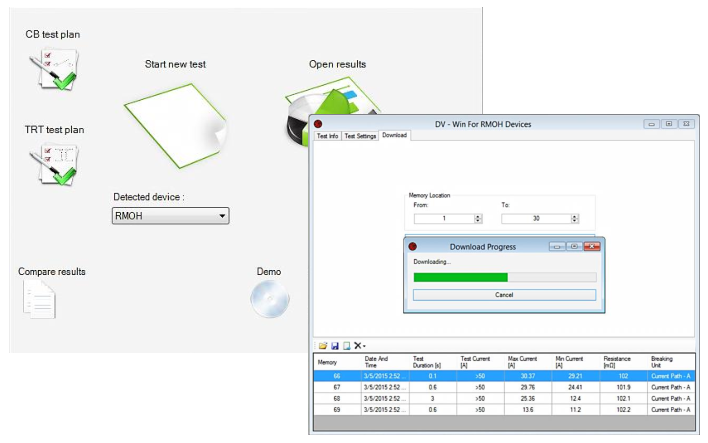

DV-Win 軟件
*包括在購買價格中
?應用于RMO-H設備的DV-Win軟件是基于Windows操作系統的應用程序工具集。它通過藍牙連接實現了RMO-H設備和標準PC間的雙向通信。
?該軟件的主要特點是：
將測量結果下載到PC
測量結果分析
以不同格式保存測量結果
測量報告
RMO-H系列手持式微歐計5

電池
類型	1節– 5600 mAh Li-Po(用戶可更換)
電壓	3.7 V
充電時間	2 h
交流適配器
輸入電壓	90 – 264 V AC, 50/60 Hz
輸出電壓	12 V DC
輸出電流	3 A
輸出數據
測量電流:	RMO-H2 : 達到220 A DC(可調節) RMO-H3 : 達到300 A DC(可調節)
最大. 輸出電壓 (無負載):	4.1 V DC
測量
· 電阻范圍	0 – 2000 mΩ
分辨率
0.1 – 999.9 μΩ	0.1 μΩ
1.000 – 9.999 mΩ	0.001 mΩ
10.00 – 99.99 mΩ	0.01 mΩ
100.0 – 999.9 mΩ	0.1 mΩ
1000 – 2000 mΩ	1 mΩ
典型精度	± (0.1 % rdg + 0.1 % FS);
CE – 標記
· EMC	2004/108/EC
· LVD	2006/95/EC
內存
內部:	2 GB SD 卡 RMO-H可以存儲達到1000個測量結果
界面
藍牙:	連接設備與PC
實時時鐘
精度:	±5秒每月
日歷:	100年閏年檢測
時間保留:	10+年(移去電池)
環境條件
操作溫度:	-10 oC - +55 oC / +14 oF - +131 oF
儲存和運輸溫度:	-40 oC - +70 oC / -40 oF - +158 oF
濕度	5 % - 95 % 相對濕度
環境保護 (IP等級)
設備:	IP54
(蓋上儀器箱)設備:	IP67
尺寸和重量
尺寸 (L x W x D):	226 mm x 116 mm x 50 mm 8.9 in x 4.5 in x 1.9 in
重量:	0.95 kg / 2.1 lbs
保修：	三年
適用標準
安裝/過壓:	category II
污染:	degree 2
安全:	Directive 2014/35/EU (CE conform) Standard EN61010-1
EMC:	Directive 2014/30/EU (CE conform) Standard EN 61326-1:2006
· CAN/CSA-C22.2 No. 61010-1.2 nd edition
這里的所有規格在額定電池電壓(3.7V)或更高,環境溫度+25°C和使用推薦附件下有效.規格如有變更,恕不另行通知.

MEGGER DLRO10HDX數字低電阻微歐表
查看詳情
美國MEGGER MOM200A微歐表
查看詳情

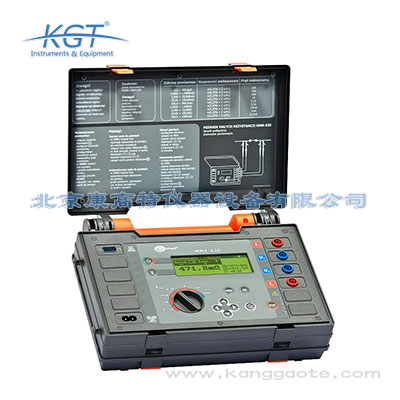

MMR-630微歐姆測試儀
