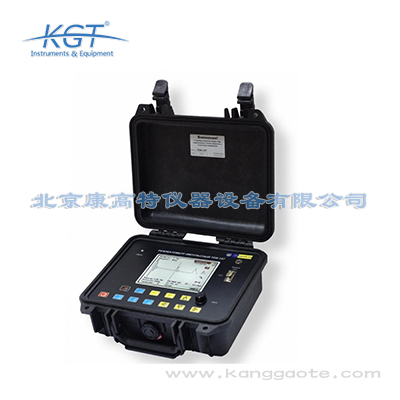

TDR-107電纜故障定位儀

品牌：ERSTED
分類：電纜故障定位儀
應用領域：電網，
測試對象：電纜，
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

TDR 法
?對低阻故障有效
?*準確和安全的模式
?有效診斷低電阻率損傷，尋找開路和短路
?能探測到低阻故障（例如短路電路）的電弧，不需要預先燃弧

高壓 ARM 法 (電弧反射法)
?可以確定數百兆歐的高阻故障
?利用HPVG在幾毫秒內產生擊穿電弧創造條件。燃弧的同時(從 HPVG 獲得同步信號) 反射儀執行測量
?定位具有高瞬態電阻 (R>10 kOhm) 的電纜故障
?附加設備配合ARM法工作：高壓脈沖發生器(HVPG) 和特殊連接裝置 (作為外部單元或內部HVPG單元)

子距離測量范圍	0 –250 m, 500 m, 1000 m,2500 m, 5000 m, 12500 m, 25000 m, 50000 m
距離儀器誤差	0.04% - 0.4% 取決于子測量范圍
有效采樣率	100 MHz
阻抗范圍	25 ohms - 600 ohms
探針脈沖持續時間	10 ns - 100 ms
探針脈沖幅度	20 V 開路
靈敏度	優于 1 mV
動態范圍	80 dB
速度因子設定范圍	VOP = 33.3% ... 99.9% (步長0.1%)
延時設定范圍 (ARM)	0 - 4 ms (步長 0.2 ms)
同步 (ARM)	TDR 輸入 SYNC 輸入
內存	100 條波形
特殊模式	逐點減法模式，只顯示差異對比模式，可追蹤內存數據進行對比預覽模式，內存波形可帶文本注釋內置200個可編輯速度因子表 PC 數據交換
電池持續使用時間	至少 8 h
連接電源儀器連續使用時間	無限制
尺寸	70x246x124 mm
使用溫度	-20 °C - +40 °C
重量（帶電池）	小于 2.5 kg
